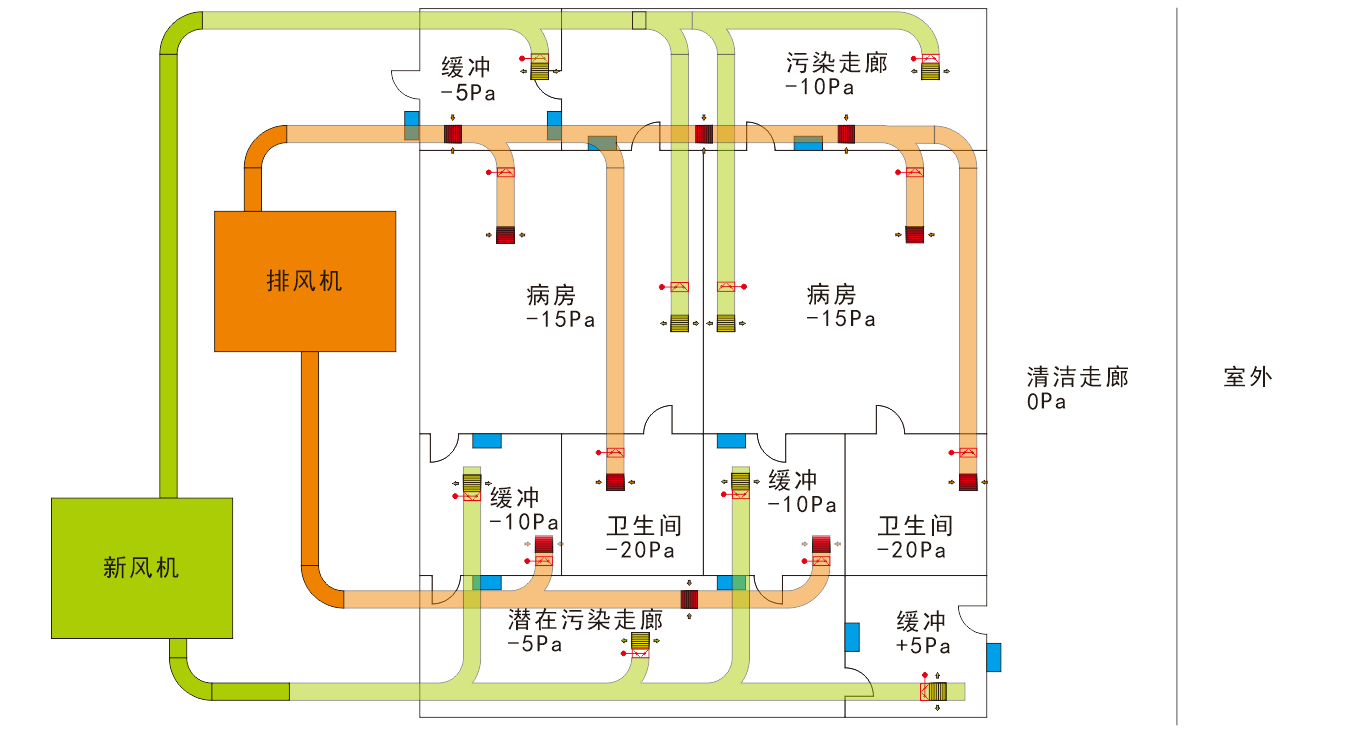

空氣流向管理系統，是一種通過控制排送風比例，控制相鄰空間壓差值的一種聯動控制裝置。主要用于負壓病房、無塵車間、氣體實驗室等。

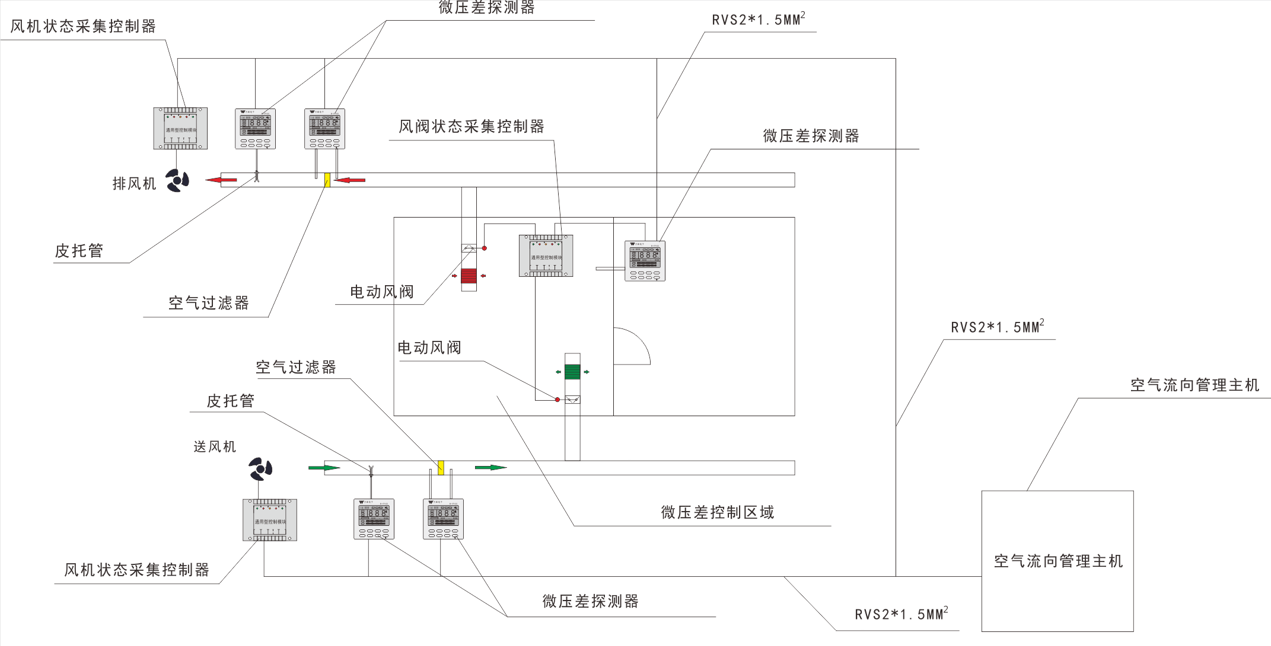

系統主要由微壓差探測器，風閥/風機狀態采集控制器、電動風閥、排/送風機、空氣流向管理主機等組成。
空氣流向管理系統運行原理：
1.通過位于壓差控制區的微壓差探測器（以下簡稱探測器），設定編號①、閾值（區間值A-B）
2.啟動探測器①后，如風機未啟動，空氣流向管理主機（以下簡稱主機），根據閾值依次啟動排風機和送風機（當閾值*小值小于0時，則先啟動排風機后啟動送風機，當閾值*小值大于等于0時，先啟動送風機）。
3.如風機均已啟動，探測器①將根據閾值依次開啟排風閥和送風閥（閾值*小值小于0時，先開啟排風閥后開啟送風閥，閾值*小值大于等于0時，先開送風閥后開排風閥）；
4.風機狀態由風機狀態采集控制器采集并上傳至主機；
5.探測器①啟動后，壓差控制區域的控制，主要由電動排風閥和送風閥控制排送風量來控制壓差，如壓差閾值設定為-10Pa~-5Pa時，控制流程如下：啟動壓差探測器①→排風機啟動→排風閥開啟→送風機啟動→送風閥開啟→排風閥調節角度→達到壓差設定值；
6.探測器①關閉后，控制流程如下：關閉探測器①→送風閥關閉→送風機停止→排風閥關閉→排風機停止，多個探測器時，如其中有1只未關閉，則以未關閉的探測器狀態啟停風機。
7.風機風量通過送風口位置的皮托管通過壓差探測器監測，當排風閥開啟到*大角度，依然無法達到壓差要求時，主機將通過控制風機風速來調節排風量。（風機風速初始值，應以開啟所有排送風閥后，滿足*遠端區域的壓力控制要求時風機*低速）。
